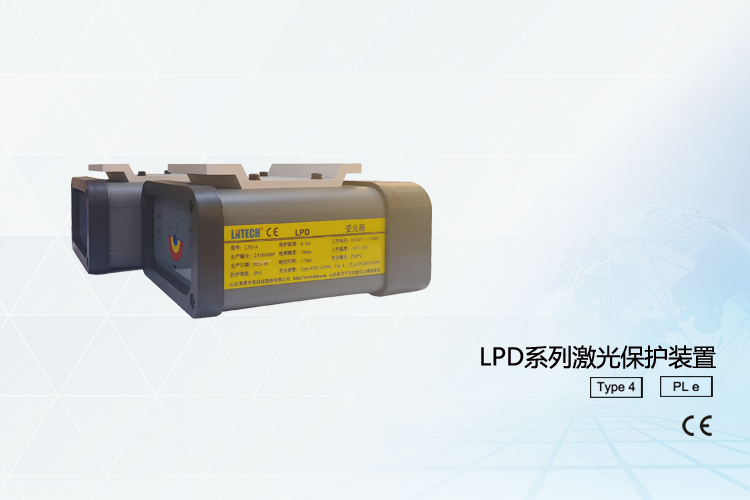

LPD系列激光安全保护装置
特点：◆随滑块上下运动，可以在极其接近危险区域的地方为操作者提供保护◆采用激光光源，可检测到小至4mm的物体；◆冗余设计，双路PNP输出，安全可靠； ◆两种操作模式：“普通模式”和“抑制模式”，可适应多种形状零件加工；◆允许模具快速闭合，生产效率高；◆多种安装方...
特点：
◆ 随滑块上下运动，可以在极其接近危险区域的地方为操作者提供保护
◆ 采用激光光源，可检测到小至4mm的物体；
◆ 冗余设计，双路PNP输出，安全可靠；
◆ 两种操作模式：“普通模式”和“抑制模式”，可适应多种形状零件加工；
◆ 允许模具快速闭合，生产效率高；
◆ 多种安装方式，调整方便快捷；
◆ 符合EN IEC 61496-1/2安全等级Type 4，EN ISO 13849性能；
◆ 等级PL e的要求。
参数：
| 工作特性 | |||
| 型号 | LPD-A | LPD-B | LPD-C |
| 保护长度 | 5m | 10m | 15m |
| 检测精度 | 14mm | ||
| 激光光源 | I类激光，660nm | ||
| 发散角 | ≤1.5mrad | ||
| 抗光干扰 | 符合EN IEC 61496-2(Type4) | ||
| 响应时间 | <5ms | ||
| 工作模式 | 普通模式、抑制模式 | ||
| 模式切换 | 钥匙开关配合按钮 | ||
| 安全等级 | Cat4. PL e | ||
| 电气特性 | |||
| 工作电源 | DC 24V（±10%） | ||
| 功耗 | <10W | ||
| 安全输出 | 双路晶体管输出（PNP）、负载电流200mA，残留电压 1V以下（交叉检测，短路保护） | ||
| 绝缘电阻 | ＞100MΩ | ||
| 环境/物理特性 | |||
| 振动 | 频率范围 :10-150Hz，扫描速度 1 倍频程 /min，振幅 3.5mm/1g ，扫描次数 : 每轴 10 次 , 三轴 | ||
| 防护等级 | IP65 | ||
| 工作温度 | -10～55℃ | ||
| 储存温度 | -30～85℃ | ||
| 环境湿度 | 20℃，RH≤85% | ||
| 外壳 | 铝合金 | ||
| 面板 | 有机玻璃PMMA | ||
接线图：
支架：
